ZRJ隧道阻燃剂

产品说明

沥青由沥青质、胶质、芳香烃和饱和烃四个部分组成，是一种高温下能燃烧并产生大量烟雾的混合物。隧道内一旦发生火灾，后果不堪设想，因此公司借鉴高分子材料阻燃技术，将其应用到沥青改性中，开发了ZRJ隧道专用阻燃沥青改性剂。

ZRJ是一种专门针对公路隧道沥青铺装开发的，用于提高沥青阻燃性、抑烟性的改性剂。它是以无机铝系、镁系和磷系阻燃剂为主要材料，以偶联剂、抑烟剂为助剂，经过特定工艺制作而成的产品。其目的是增强隧道沥青路面的阻燃性及抑烟性，减少隧道内发生火灾时的烟雾，延缓火势，为抢救工作和人员逃生争取了宝贵时间，最大限度地减少人民群众的生命财产损失。

工作机理

由于交通事故等种种原因，隧道内可能发生火灾。当隧道发生火灾时，沥青等路面材料会参与燃烧。磷系阻燃剂主要是通过游离基起到阻燃作用的，在燃烧初期发生分解，生成一层粘稠状的半固态物质和游离基，这种稠状的半固态物质覆盖于沥青表面，有效的隔离了氧气和热，起到阻燃作用;而游离基能捕捉到，H和 · OH,使火焰中的 · H和 · OH浓度显著下降，从而起到终止燃烧链式反应的目的。在燃烧中期和后期，烟雾量增大，温度进一步升高，此时抑烟剂开始分解，抑制烟雾生成。同时铝系及镁系阻燃剂发生分解生成水。这个反应本身是吸热反应，反应产物中的水会吸收大量的热，减慢了凝聚相内温度的上升，延缓了沥青的分解速度，降低了体系温度，从而达到阻燃抑烟的目的。

技术指标

1、外观：白色粉末状固体。

2、分解温度: >270°C。

3、粒径: <10μ m。

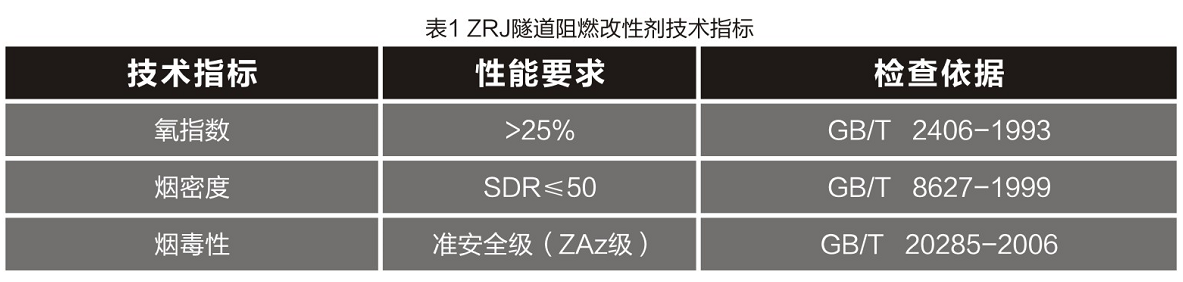

4、ZRJ隧道阻燃改性剂技术指标见表1:

主要性能

1、专业性强:产品专用于隧道沥青混凝土铺装层的阻燃改性。

2、阻燃效果好:氧指数> 25%，使沥青阻燃性得到明显提高。

3、抑烟效果好:烟密度等级SDR≤50。

4、与沥青的相容性好:产品微粒表面通过偶联剂的活化处理，提高了表面能，显著增强了阻燃改性沥青的贮存稳定性。

5、与沥青的匹配性好:本改性剂对沥青的其它特性无不利影响。

6、高温稳定性好:本改性剂的分解温度不低于270°C，保证其在阻燃改性沥青的生成及沥青混合料的拌和过程中不会发生质变。

7、环保:产品无毒副作用，达到准安全级( ZAz级)，不会对操作人员造成任何伤害，对环境无污染。

性能测试

1、普通改性沥青和阻燃改性沥青的综合性能的对比情况，见表2:

从表2可以看出，除衡量阻燃性优劣指标的氧指数比普通改性沥青材料有明显增大外，阻燃改性沥青材料的其他技术指标与普通改性沥青材料均基本接近，表明阻燃改性沥青材料不仅具有优良的阻燃性，而且具有优良的高、低温特性和抗老化特性。

2、普通改性沥青混合料与阻燃改性沥青混合料综合性能的对比情况以SMA-13为例，通过对比试验，分别测试了普通改性沥青SMA-13混合料和阻燃改性沥青SMA-13混合料的综合性能，对比结果见表3。

掺配比例

阻燃剂掺量为基质沥青或改性沥青用量的3%~5%。

使用方法

将称量好的阻燃加入沥青储罐中，在温度为165°C~190°C下搅拌30min~40min,达到与沥青混合均匀即可。为防止离析，建议现制现用。

应用范围

沥青混凝土路面隧道铺路。

注意事项

1、防潮、防爆晒、防止挂钩。

2、如果改性剂进入眼睛，用淡水冲洗，并立即就医治疗。

3、阻燃改性沥青贮罐应带有搅拌设备。

包装贮运

1、本品才用内塑牛皮纸袋包装，净重25kg。

2、本品应储存于干燥、通风处，避免受潮，贮存期为2年。
